De printkop handmatig uitlijnen

Opmerking

• Pas de positie van de printkop automatisch aan voordat u dit handmatig doet. Zie De Printkop uitlijnen voor details over het automatisch aanpassen van de printkop.
• We raden u aan om voor het uitlijnen van de printkop hetzelfde papier te gebruiken als waarop u afdrukt.

U moet het volgende voorbereiden:

Voor papier van A4- of Letter-formaat: twee vellen

Voor papier van A2-formaat of van 43 x 56 cm (17 x 22 inch): een enkel vel

1. Controleer of het apparaat aan staat.

2. Selecteer Onderhoud (Maintenance) in het scherm HOME en druk vervolgens op de knop OK.

   • LCD en bedieningspaneel

   Het scherm Onderhoud (Maintenance) wordt weergegeven.

3. Selecteer Uitlijning printkop (Print head alignment) en druk vervolgens op de knop OK.



   Het scherm Uitlijning printkop (Print head alignment) wordt geopend.

4. Selecteer Handmatig (Manual) en druk vervolgens op de knop OK.



   Het bevestigingsscherm wordt weergegeven.

5. Selecteer Ja (Yes) en druk vervolgens op de knop OK.

   Opmerking

   • Wanneer de automatische uitlijning van de printkop niet is uitgevoerd, verschijnt er een bericht. Selecteer in dat geval Ja (Yes), druk op de knop OK en voer de automatische uitlijning van de printkop uit.

   Het scherm met papierinstellingen wordt weergegeven.

   Geef het Pg.form. (Page size) en het Type op voor het gebruikte papier, selecteer Instellingen (Settings) en druk vervolgens op de knop OK.



6. Laad het geprepareerde papier in de papierbron die wordt vermeld in het bericht.

   Als de papierbron de lade voor handmatige invoer is, laadt u één vel tegelijk.

7. Open voorzichtig de papieruitvoerlade.

   Open het verlengstuk van de uitvoerlade en trek vervolgens de papieruitvoersteun naar buiten.

8. Druk op de knop OK.

   Het uitlijningsraster voor de printkop wordt afgedrukt.

9. Wanneer het bericht "Zijn de controlerasters correct afgedrukt? (Did the patterns print correctly?)" verschijnt, controleert u of het raster juist is afgedrukt, selecteert u Ja (Yes) en drukt u op de knop OK.

10. Bevestig het bericht en druk op de knop OK.

    Het invoerscherm voor de aanpassingswaarden voor de printkoppositie wordt weergegeven.



11. Bekijk het raster en selecteer het nummer van het raster in elke kolom waarin rechte lijnen voorkomen.

    Druk op de knop OK om een kolom te selecteren, selecteer het rasternummer en druk vervolgens op de knop OK.

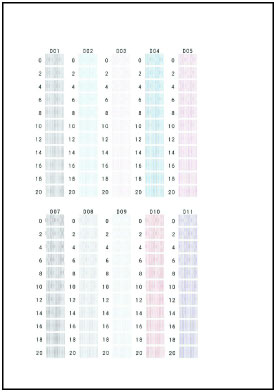

    * Hierna wordt een voorbeeld weergegeven van het eerste raster (A4-formaat).



    Opmerking

    • Bekijk het raster en kies de instelling die de minst vervormde verticale rechte lijnen oplevert.



      A: Verticale rechte lijnen

      B: Vervormde verticale rechte lijnen

12. Herhaal deze procedure totdat u in alle kolommen een rasternummer hebt opgegeven. Selecteer OK en druk vervolgens op de knop OK.

    Als een bericht op het scherm wordt weergegeven, volgt u de aanwijzingen in het bericht.

13. Wanneer het voltooiingsbericht wordt weergegeven, drukt u op de knop OK.
